修理包組成明細
OEM NO. : 4955523+4955522CAR BRAND : QSBARTICLE : FULL SET
| CODE | CONTENT | Q'TY | DESCRIPTION | |
|---|---|---|---|---|
| CH | CYL. HEAD GASKET | 1 | HGC1090 | MT |
| VC | CYL. HEAD COVER GASKET | 1 | HCC1090 | RU |
| OP | CYL. PAN GASKET | 1 | HSC1090 | RU |
| OP | OIL. PAN GASKET | 1 | HSC1090 | AF |
| IN | IN-MANIFOLD GASKET | 1 | HIC1090 | MF |
| EX | EX-MANIFOLD GASKET | 1/6 | HEC1090 | MT |
| RU | RUBBER | 1 | HYC1090-1 | RU |
| RU | RUBBER | 1 | HYC1090-2 | RU |
| PS | GASKET SET | 4/8 | HXC1090-H | AF+GP+EVA+MT+RU |
| PS | GASKET SET | 2/2 | HXC1090-L | RU+MT |
| CODE | CONTENT | Q'TY | DESCRIPTION | |
|---|---|---|---|---|
| PS | DRIVE COVER GASKET | 1 | HXC1090-1 | MT+RU |
| PS | FILTER HEAD GASKET | 1 | HXC1090-2 | MT+RU |
| PS | OIL COOLER GASKET | 1 | HXC1090-3 | MT+RU |
| RU | RUBBER SET | 4/5 | HYC1090-H | RU |
| RU | RUBBER SET | 3/3 | HYC1090-L | RU |
| CK | COPPER SET | 1/6 | HZC1090-H | COPPER |
| CK | COPPER SET | 2/2 | HZC1090-L | COPPER |
| FS | CRANKSHAFT FRONT | 1 | HOC1090F | FPM |
| RS | CRANKSHAFT READ | 1 | HOC1049R | TEFLON |
| VS | VALVE STEM | 1/24 | HVC1090 | FPM |
汽缸床墊片 (雷射輪焊)
雷射輪焊是種將二片或多片材質(通常為鐵材)水平接合的新技術，即使是不同厚度的結合，使用雷射輪焊亦能很精準的接合，由此可見皇麟高水平的製作工法與技術。

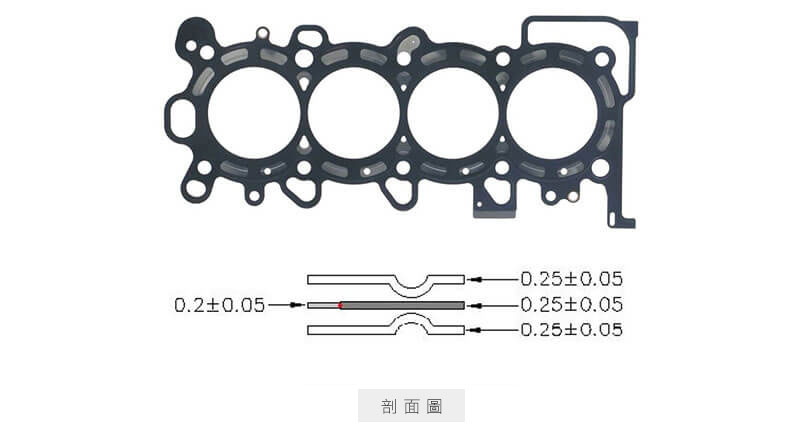

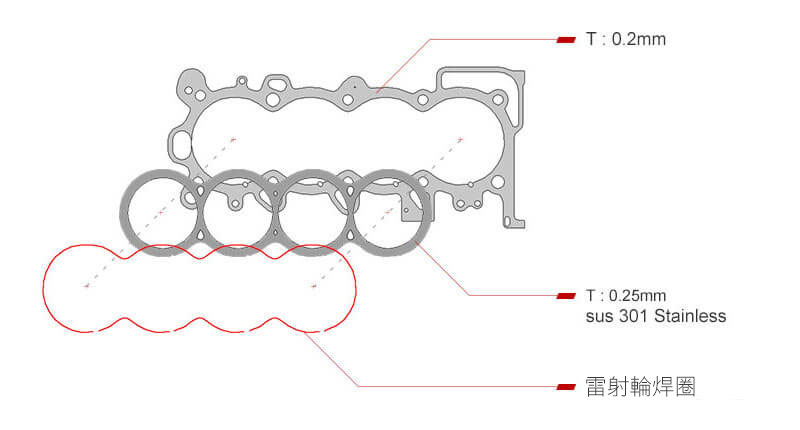

HONDA LD2A HGH3050N
此產品中板設計是非常獨特的, 中板鋼徑內部為0.25m/m的sus 301不銹鋼材質, 兩產品水平接合處, 利用雷射將兩材質接合, 需使用專業機具才能控制雷射接合的高溫, 避免金屬扭曲變形, 兩種尺寸的接合必須置中, 上下段差0.025m/m以內, 是需要非常精準的技術的
汽缸床墊片 (雷射輪焊+鐵材)
雷射輪焊的優勢 :
- 取代傳統輪焊方式，提高精準度。
- 低溫操作，不會破壞材質，點焊整齊美觀。
- 可將兩片或多片不同材質，水平無接縫接合，平均高度置中。
此產品為多層不銹鋼(sus 301)組合而成
- 壓痕段差, 正反堆疊設計, 在材質與壓痕的平整度是非常重要的工藝技法。
- 缸徑部份為0.1m/m金屬薄板, 需要非常準確的雷射輪焊技術, 將金屬薄板透過雷射與主體金屬點焊結合。
DEUTZ HGD3007-2

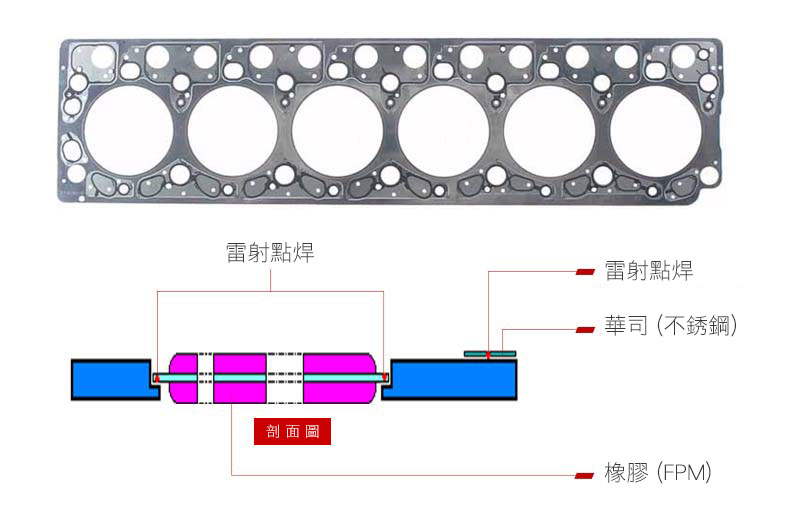

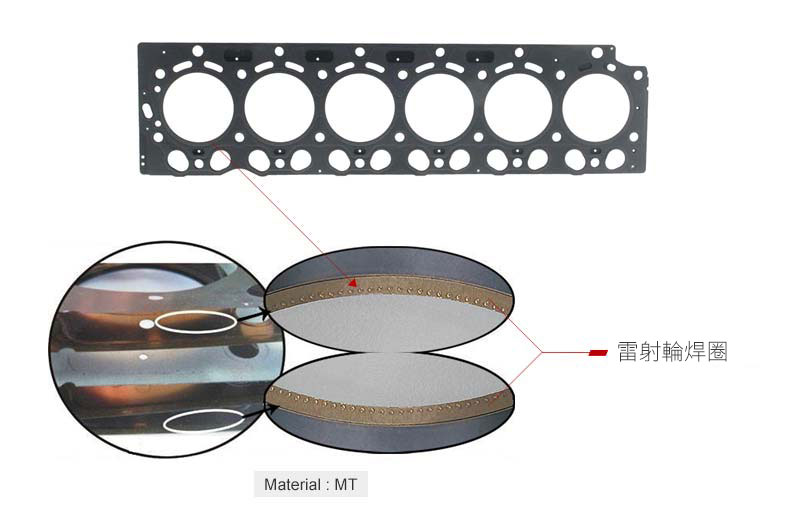

汽缸床墊片 (雷射輪焊+鐵材)
此產品是專用機具以雷射輪焊及特殊技法點焊的產品。
- 缸徑部位需用雷射輪焊技術將0.1m/m的不鏽鋼材與主體以垂直方式精準的結合。
- 金屬加橡膠(FPM)的配件與主體結合, 不能使用傳統的點焊模式生產, 傳統點焊加壓壓過的大都會影響配件位置的精準度與產品的平整度。
BENZ OM906 HGB1230

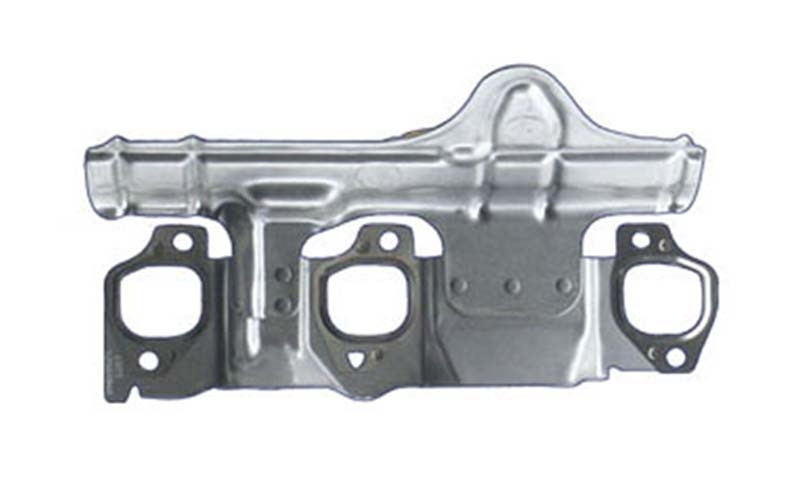

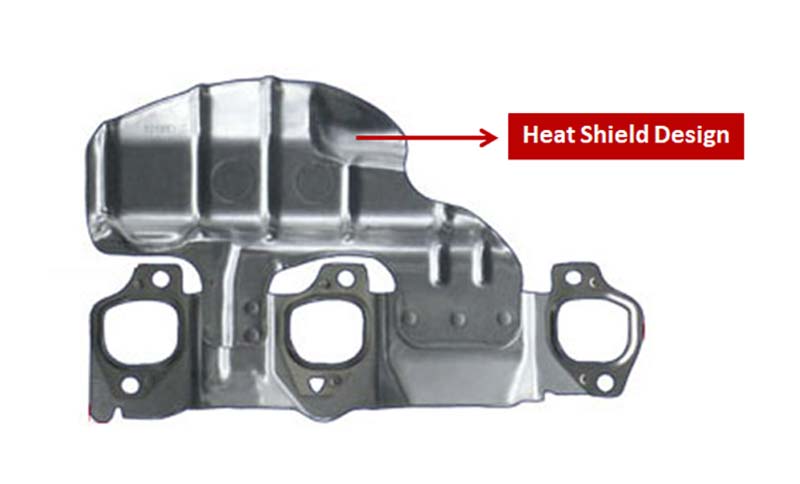

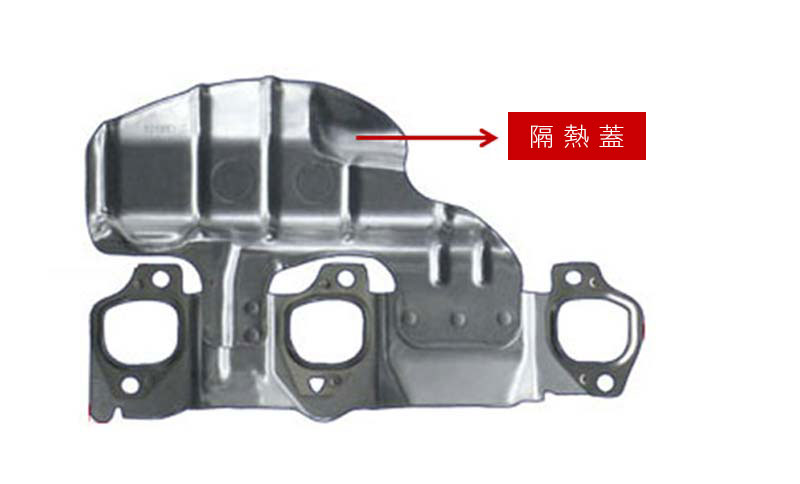

排氣岐管墊片
GM 3.5L&3.9L HEG1005L
GM 3.5L&3.9L HEG1005MR
GM 3.5L&3.9L HEG1005ML
此引擎的排氣岐管墊片是結合隔熱板的設計, 此產品因為隔熱板模具昂貴, 工藝及工序多, 不易生產, 立體成型的技術門檻較高, 都將此部位去除不做, 我司秉持以原廠的設計與品質呈現給客戶。
